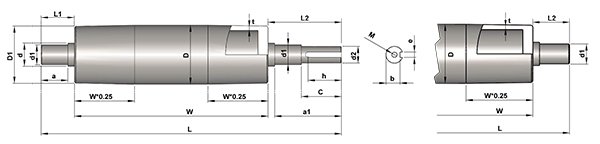

規格參數（表面鍍鋅）：
|
標準配置 |
可選參數 |
尺寸范圍 |
||||||
|
直徑系列 |
輥筒外徑(D) |
輥筒壁厚 |
標準軸徑(d1) |
鼓形(D1) |
可選軸徑(d1) |
W |
L |
L1/L2 |
|
06C |
Φ59 |
(4.5) |
Φ25 |
Φ57.6 |
Φ20 |
250~1300 |
≤1500 |
≤280 |
|
08K |
Φ75 |
(4.5) |
Φ30 |
Φ73.6 |
Φ25 |
250~1300 |
≤1500 |
≤280 |
|
|
|
|
/ |
|
Φ35 |
|
|
≤185 |
|
08J |
Φ87 |
(4.5) |
Φ30 |
Φ85.6 |
Φ25 |
250~1300 |
≤1500 |
≤280 |
|
|
|
|
/ |
|
Φ35 |
|
|
≤185 |
|
10B |
Φ100 |
(6.0) |
Φ30 |
Φ98 |
Φ25 |
250~1400 |
≤1600 |
≤280 |
|
|
|
|
|
|
Φ35 |
|
|
≤185 |
|
11D |
Φ112 |
(6.0) |
/ |
Φ110 |
Φ30 |
250~1400 |
≤1600 |
≤280 |
|
|
|
|
Φ35 |
|
Φ40 |
|
|
≤185 |
|
12A |
Φ119 |
(6.0) |
Φ35 |
Φ117 |
Φ40 |
250~1400 |
≤1600 |
≤185 |
|
13C |
Φ130 |
(6.5) |
Φ35 |
Φ127 |
Φ40 |
70~1800 |
≤2400 |
≤300 |
|
15J |
Φ156 |
(6.5) |
Φ35 |
Φ153 |
Φ40 |
70~1800 |
≤2400 |
≤300 |
|
18K |
Φ176 |
(6.0) |
Φ40 |
Φ173 |
Φ45 |
70~1800 |
≤2400 |
≤300 |
|
20C |
Φ200 |
(6.5) |
Φ45 |
Φ196 |
Φ50/55 |
70~1800 |
≤2400 |
≤300 |
備注：可提供直輥-不帶錐度；“（t）”為精準值
如對產品有動平衡要求，請與我們聯系

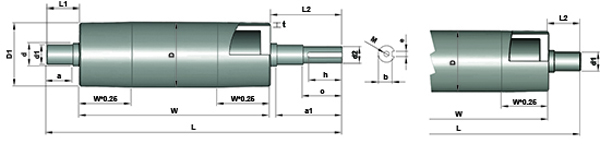

規格參數（表面包膠）：
|
標準配置 |
可選參數 |
尺寸范圍 |
||||||
|
直徑系列 |
包膠后輥筒外徑(D) |
表面包聚氨酯 |
標準軸徑(d1) |
鼓形(D1) |
可選軸徑(d1) |
W |
L |
L1/L2 |
|
08J |
Φ87 |
(6.0) |
Φ30 |
Φ85.6 |
Φ25 |
250~1200 |
≤1400 |
≤280 |
|
|
|
|
/ |
|
Φ35 |
|
|
≤185 |
|
10B |
Φ100 |
(6.0) |
Φ30 |
Φ98 |
Φ25 |
250~1400 |
≤1600 |
≤280 |
|
|
|
|
/ |
|
Φ35 |
|
|
≤185 |
|
11D |
Φ112 |
(6.0) |
/ |
Φ110 |
Φ30 |
250~1400 |
≤1600 |
≤280 |
|
|
|
|
Φ35 |
|
Φ40 |
|
|
≤185 |
|
12A |
Φ122 |
(5.0) |
Φ35 |
Φ120 |
Φ40 |
250~1400 |
≤1600 |
≤185 |
|
13C |
Φ130 |
(5.0) |
Φ35 |
Φ127 |
Φ40 |
250~1800 |
≤1600 |
≤185 |
|
15J |
Φ156 |
(6.0) |
Φ35 |
Φ153 |
Φ40 |
250~1800 |
≤2400 |
≤300 |
|
18K |
Φ176 |
(5.0) |
Φ40 |
Φ173 |
Φ45 |
250~1800 |
≤2400 |
≤300 |
|
20C |
Φ202 |
(5.0) |
Φ45 |
Φ199 |
Φ50/55 |
250~1800 |
≤2400 |
≤300 |
可提供直輥-不帶錐度；“（ t ）”為非精準值
包膠材質可選項： 聚氨酯-黃色
（若超出以上長度尺寸范圍，請聯系我們）

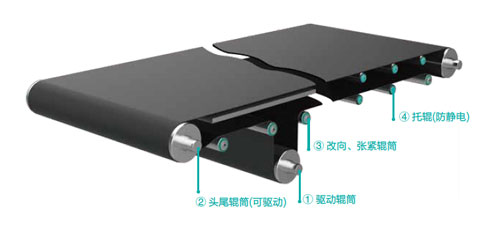

德馬工業通過高強度的焊接及精密的加工工藝，致力于為您提供標準化、系列化的高強度、高品質的帶式輥筒產品。無論是托輥、頭尾輥筒、驅動輥筒還是改向、張緊輥筒，我們都能為您提供一站式解決方案。
1.驅動輥筒：
用于下置式驅動皮帶輸送機的主要驅動元件：
選用BP-D轉軸式帶式輥筒系列
2.頭尾輥筒：
用于皮帶輸送機兩端，根據驅動及結構不同：
a、下置式驅動：
用于改變皮帶的運動方向：選用BP-R定軸式帶式或BP-D轉軸式帶式輥筒。
b、頭尾式驅動：
驅動輥筒：選用BP-D轉軸式帶式輥筒。
被動輥筒：選用BP-R定軸式帶式輥筒或BP-D轉軸式帶式輥筒。
3.改向、調整輥筒：
用于增大驅動輥筒包角，張緊皮帶及調整跑偏等；
選用BP-R定軸式帶式輥筒或1200系列輸送輥筒（防靜電型）。
4.托輥：
用于支撐皮帶，簡化結構，降低摩擦：
選用1200系列輸送輥筒（防靜電型）。
